لماذا هذا مهم؟
قد تبدو هذه التفاصيل صغيرة في الرسم، لكنها تؤثر في الأداة وزمن التشغيل وقابلية التصنيع. حسمها مبكراً يقلل الأدوات الخاصة والتعديلات لاحقاً.
ما الذي يجب التحقق منه؟
- الهندسة الحرجة والأسطح المتداخلة
- الأبعاد الاسمية والتفاوتات وعلاقات الداتم
- الملاءمة والتركيب والأسطح المرجعية
- حزمة CAD ورسم ذات إصدار واضح
تسلسل عملي للتقييم

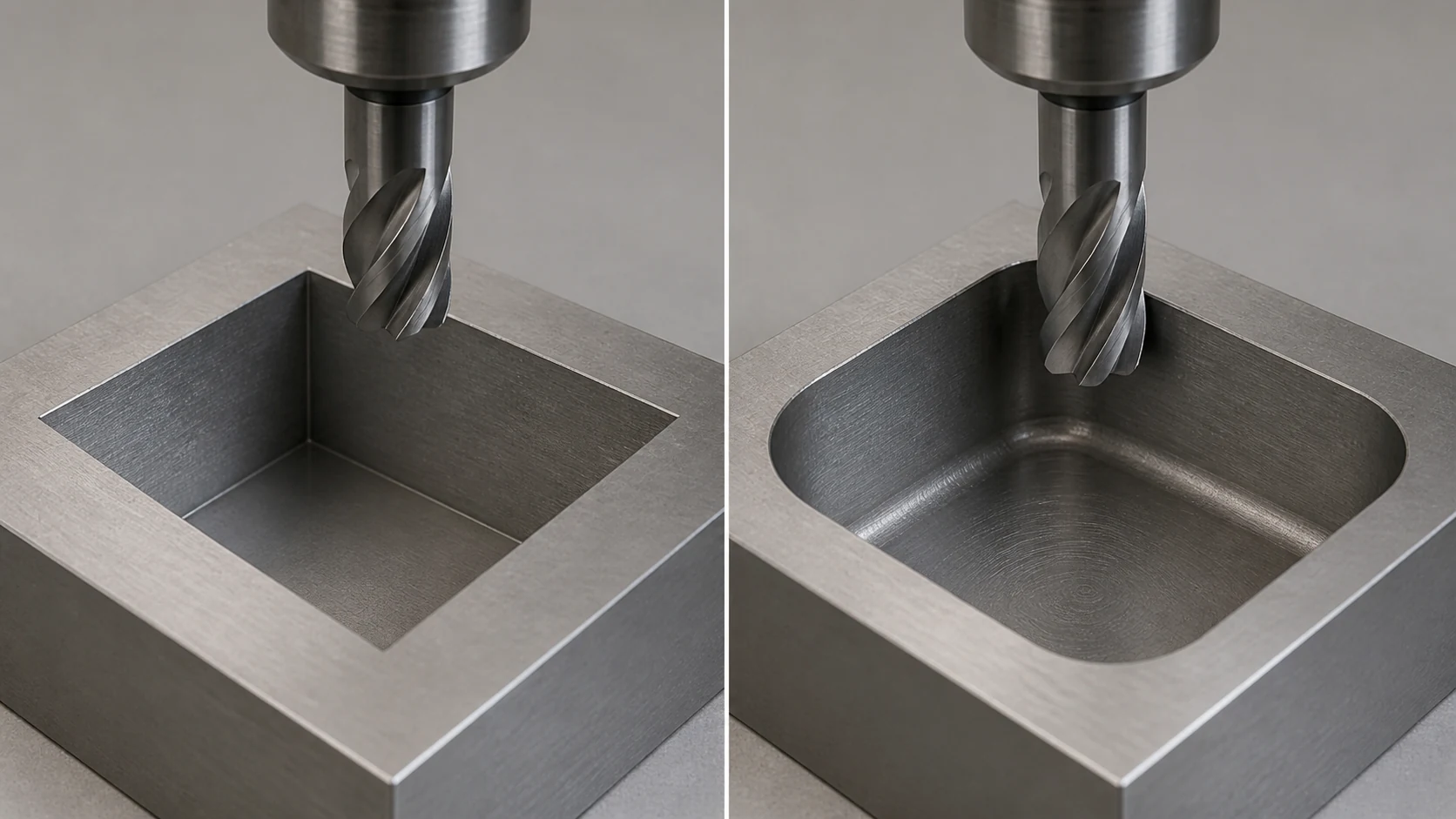

ابدأ بوظيفة الميزة نفسها. قبل تثبيت نصف قطر أو ثقب أو مجرى، يجب مراجعة وصول الأداة وحجمها الواقعي ونسبة العمق إلى العرض.
أخطاء شائعة
- افتراض أن كل ما يمكن رسمه في CAD يمكن تشغيله بالسهولة نفسها
- فصل وصول الأداة وتصريف الرايش عن وظيفة القطعة
- ترك التفاصيل التي تحتاج أداة خاصة حتى مرحلة عرض السعر
قاعدة القرار
يجب تعريف الهندسة وفق الوظيفة ومسار تشغيل واقعي معاً.
ما الذي ينبغي إرساله للتقييم؟
- بيانات CAD أو الرسم أو وصف العينة المتاحة
- الأبعاد الحرجة أو التفاوتات أو متطلبات الملاءمة
- المادة وأي معالجة سطحية/حرارية مطلوبة
- الكمية المستهدفة والمهلة المتوقعة وطبيعة الاستخدام
أين يمكن لـ Gizmak المساعدة؟
نراجع الأسطح والأبعاد ومتطلبات التكرار مع طريقة التصنيع وخطة الفحص.
