لماذا هذا مهم؟
الهندسة العكسية ليست نسخ السطح الموجود فقط، بل فهم الوظيفة التي يفترض أن تؤديها القطعة. يجب تقييم حالة العينة والتآكل والأجزاء المتزاوجة والأبعاد الحرجة معاً.
ما الذي يجب التحقق منه؟
- حالة العينة الفعلية والصور وسياق استخدامها داخل الآلة
- طريقة القياس والحاجة للتقرير وخطة التحقق
- إمكانية الوصول للمسح وملاءمة السطح والحاجة لمسح 3D منسق مع شريك متخصص
- بيانات CAD ثلاثية الأبعاد/الـMesh وحالة المراجعة وصيغة الخرج المطلوبة
- طريقة التشغيل واستقرار الأداة/العملية وخطوات الفحص
تسلسل عملي للتقييم

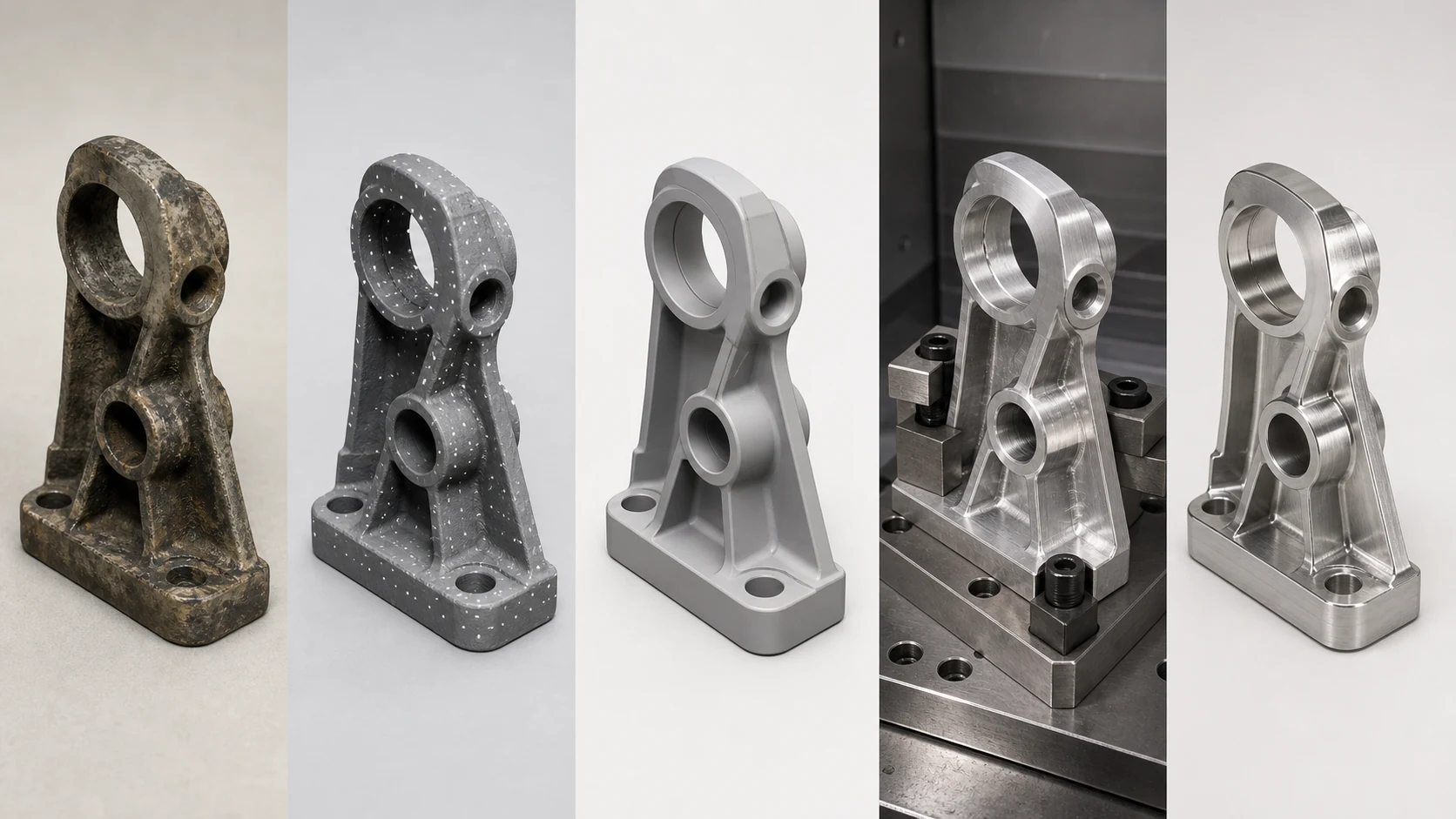

يبدأ التقييم بفهم وظيفة القطعة والأسطح التي تتفاعل معها، ثم الفصل بين الهندسة الموجودة فعليًا والهندسة الاسمية التي ينبغي أن تكون عليها. تصبح بيانات القياس أو المسح قابلة للاستخدام في التصنيع عندما تُفسَّر ضمن هذا السياق الوظيفي.
أخطاء شائعة
- اعتبار الأسطح المتآكلة أو المكسورة هندسة اسمية
- نسخ العينة دون فحص الأجزاء المقابلة والمراجع وعلاقات التجميع
- التركيز على التشابه البُعدي مع تجاهل المادة وظروف الخدمة
قاعدة القرار
الهدف ليس نسخ العينة بشكل أعمى، بل إنشاء بيانات تصنيع قابلة للتحقق لقطعة تؤدي وظيفتها المطلوبة بموثوقية.
ما الذي ينبغي إرساله للتقييم؟
- حالة العينة الفعلية والصور وسياق استخدامها داخل الآلة
- وظيفة القطعة والأجزاء المتزاوجة والعلاقات الوظيفية
- الأبعاد الحرجة والتفاوتات ومستوى الدقة المطلوب
- الكمية الأولية والحجم المتوقع للتكرار أو الإنتاج التسلسلي
أين يمكن لـ Gizmak المساعدة؟
في الهندسة العكسية نعتمد على القطعة الموجودة أو البيانات المتاحة ونتحقق من الأساس الفني قبل التصنيع.
الهندسة العكسية
