Warum ist das wichtig?
Reverse Engineering bedeutet nicht, eine vorhandene Oberfläche einfach zu kopieren, sondern die beabsichtigte Funktion wiederherzustellen. Musterzustand, Verschleiß, Gegenstücke und kritische Maße gehören zusammen.
Worauf sollten Sie achten?
- Zustand des physischen Musters, Fotos und Einsatzkontext in der Maschine
- Bauteilfunktion, Gegenstücke und funktionale Beziehungen
- 3D-CAD-/Mesh-Daten, Revisionsstand und gewünschtes Ausgabeformat
- Kritische Maße, Toleranzen und erforderliches Genauigkeitsniveau
Praktische Bewertungsreihenfolge
Zuerst wird verstanden, welche Funktion das Bauteil hat und mit welchen Flächen es zusammenarbeitet. Danach wird die vorhandene Geometrie von der gewünschten Nenngeometrie getrennt. Mess- oder Scandaten werden erst in diesem funktionalen Kontext zu belastbaren Fertigungsdaten.
Häufige Fehler

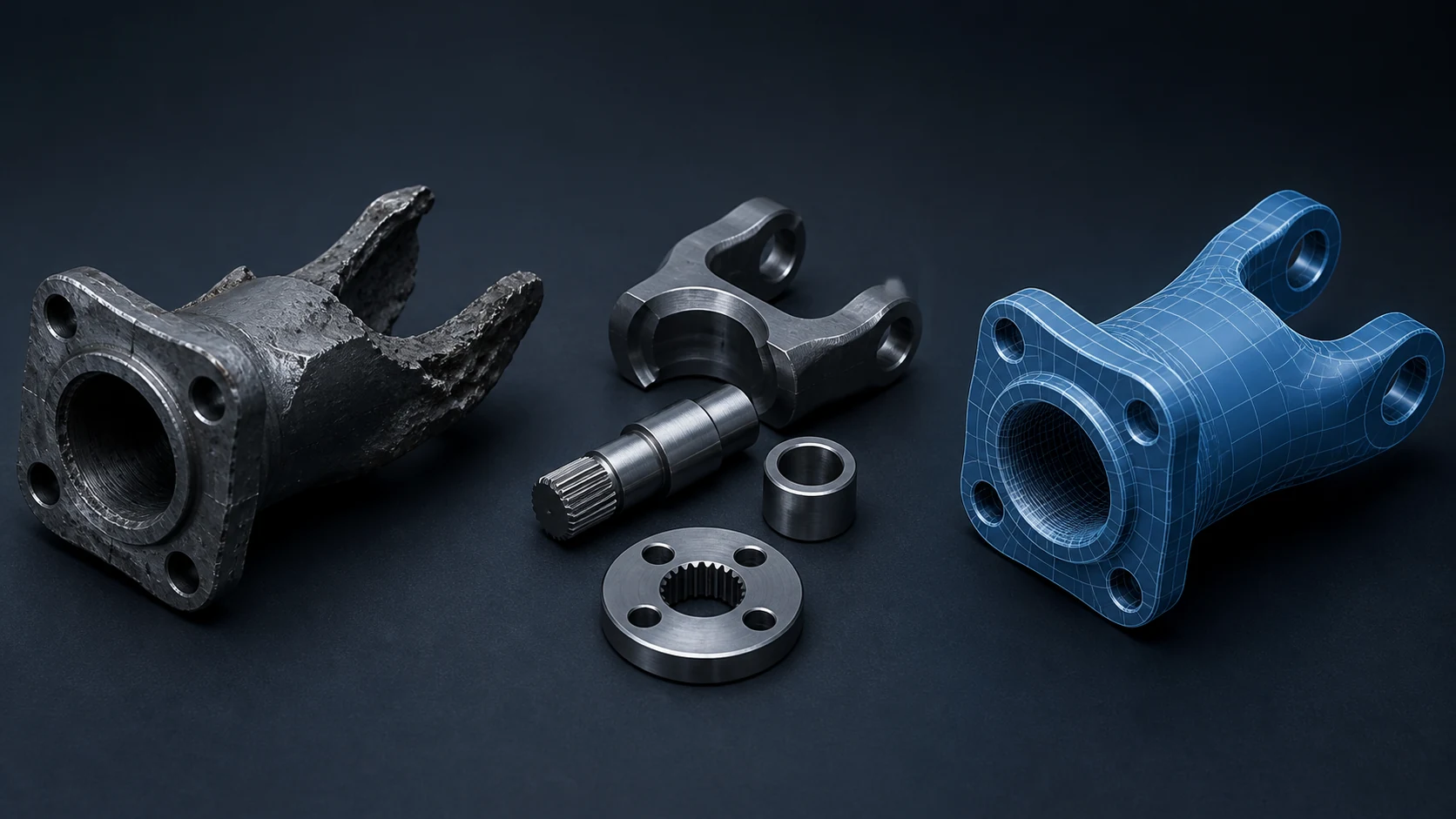

- Verschlissene oder gebrochene Flächen als Nenngeometrie übernehmen
- Muster ohne Gegenstücke, Bezüge und Montagebeziehungen kopieren
- Werkstoff und Einsatzbedingungen zugunsten reiner Maßähnlichkeit ignorieren
Ziel ist keine blinde Kopie des Musters, sondern verifizierbare Fertigungsdaten für ein Bauteil, das seine Funktion zuverlässig erfüllt.
Was sollten Sie für die Bewertung senden?
- Zustand des physischen Musters, Fotos und Einsatzkontext in der Maschine
- Bauteilfunktion, Gegenstücke und funktionale Beziehungen
- Technische Zeichnung, Bezüge, Maße und vorhandene Messergebnisse
- 3D-CAD-/Mesh-Daten, Revisionsstand und gewünschtes Ausgabeformat
Wo kann Gizmak unterstützen?
Beim Reverse Engineering arbeiten wir mit dem vorhandenen Teil oder den verfügbaren Daten und prüfen die technische Grundlage vor der Fertigung.
