Bu neden önemli?
Tersine mühendislikte amaç yalnız mevcut yüzeyi kopyalamak değil, parçanın ne yapması gerektiğini yeniden anlamaktır. Numune, aşınma, eş parçalar ve kritik ölçüler birlikte değerlendirilirse yeni parça daha güvenilir olur.
Neye dikkat etmeli?
- Tarama erişimi, yüzey uygunluğu ve çözüm ortağıyla 3D tarama ihtiyacı
- 3B CAD/mesh verisi, dosya revizyonu ve beklenen çıktı formatı
- Kritik ölçüler, toleranslar ve gerekli doğruluk seviyesi
Pratik değerlendirme sırası
Önce taramanın gerçekten gerekli olup olmadığı belirlenir. Serbest form veya yoğun yüzey verisi gerekiyorsa çözüm ortakları üzerinden 3D tarama organize edilebilir; kritik fonksiyonel ölçüler ayrıca klasik ölçüm, datum ilişkileri ve üretim amacıyla doğrulanır.
En sık yapılan hatalar
- Mesh dosyasını doğrudan üretime hazır parametrik CAD modeli sanmak
- Tarayıcı çözünürlüğü ile nihai parça toleransını aynı kavram gibi değerlendirmek
- Parlak, koyu, erişilemeyen veya aşınmış yüzeylerin tarama sonucunu etkileyebileceğini hesaba katmamak

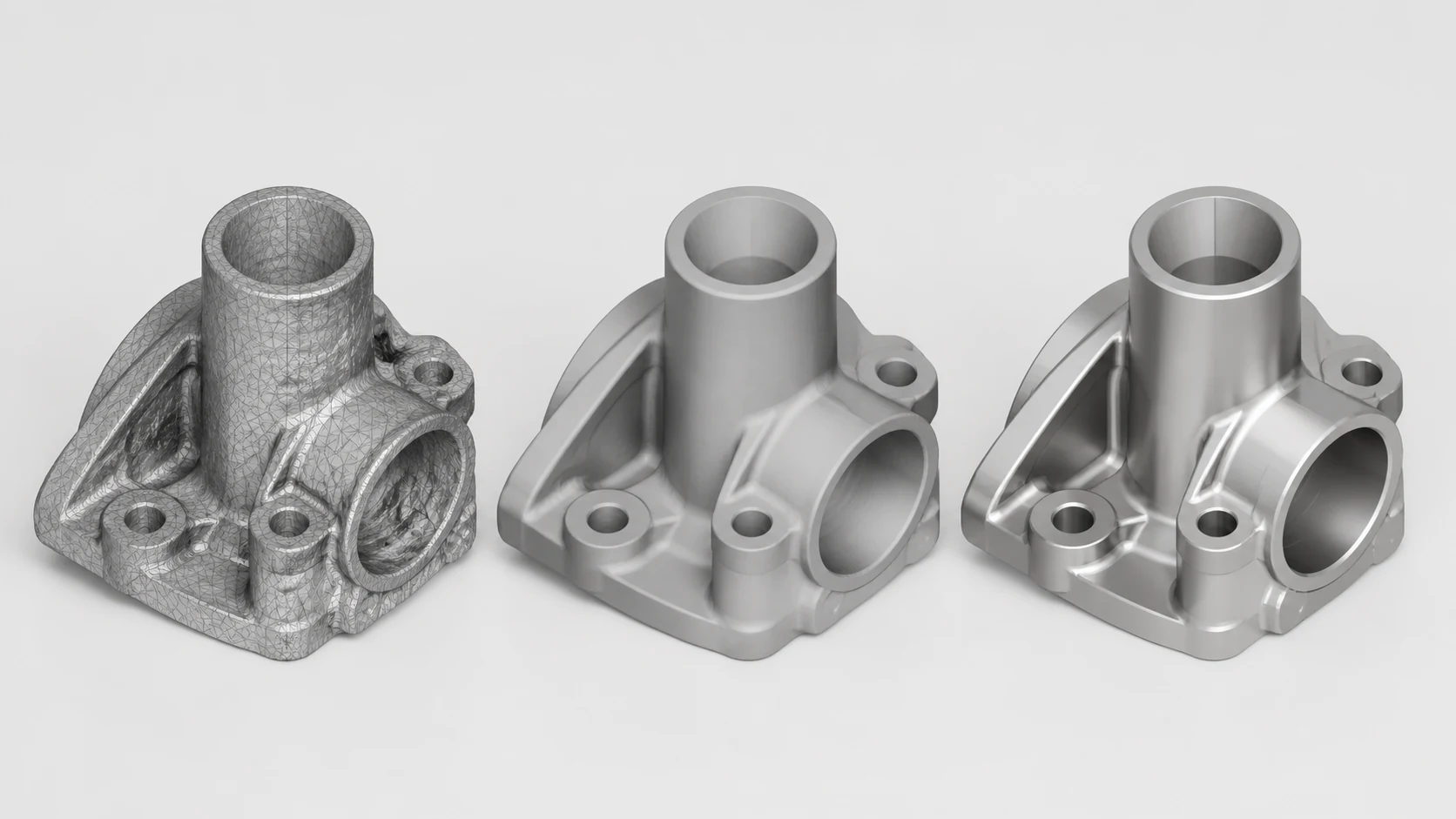

3D tarama veri toplama aracıdır; üretim kararı için mesh, fonksiyon, kritik ölçüler ve CAD yeniden modelleme birlikte değerlendirilmelidir.
Değerlendirme için ne göndermeli?
- Fiziksel numunenin durumu, fotoğrafları ve makinedeki bağlamı
- Parçanın görevi, eşleştiği parçalar ve fonksiyonel ilişkiler
- Kritik ölçüler, toleranslar ve gerekli doğruluk seviyesi
- Teknik resim, datumlar, ölçüler ve mevcut ölçüm sonuçları
Gizmak bu noktada ne yapabilir?
Fiziksel numunenin dijitalleştirilmesi gerekiyorsa 3D tarama adımını çözüm ortaklarımızla organize edebiliriz. Elde edilen veriyi tersine mühendislik, üretilebilir CAD, CNC üretim ve kontrol adımlarına bağlarız.
