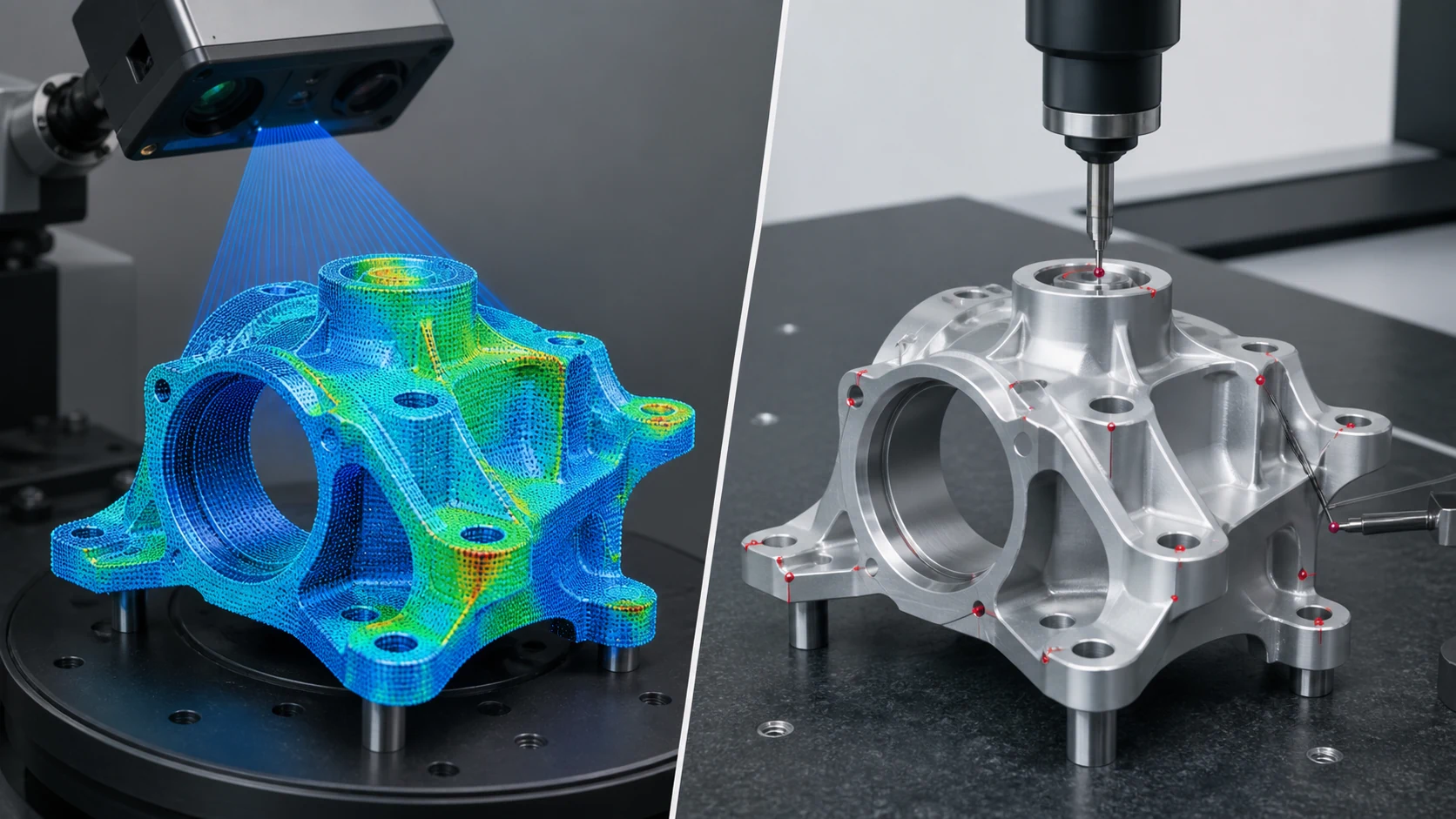

Warum ist das wichtig?
Eine Messmethode ohne Bezug zu Toleranz und Funktion kann falsche Sicherheit geben. Prüfmerkmal, Bezugssystem und Dokumentationsbedarf sollten vor dem Messgerät definiert werden.
Worauf sollten Sie achten?
- Scanzugänglichkeit, Oberflächeneignung und Bedarf an 3D-Scanning über Lösungspartner
- Messmethode, Dokumentationsbedarf und Verifikationsplan
- Kritische Maße, Toleranzen und erforderliches Genauigkeitsniveau
- Geometrie, Zugänglichkeit, Werkzeugzugang und kritische Formmerkmale
Praktische Bewertungsreihenfolge
Zuerst wird geklärt, ob ein Scan überhaupt nötig ist. Für dichte Freiformdaten kann 3D-Scanning über spezialisierte Lösungspartner koordiniert werden; kritische Funktionsmaße werden zusätzlich über Bezüge, klassische Messungen und den Fertigungszweck abgesichert.
Häufige Fehler
- Ein Mesh automatisch für ein fertigungstaugliches parametrisches CAD-Modell halten
- Scannerauflösung und Bauteiltoleranz gleichsetzen
- Einfluss von glänzenden, dunklen, unzugänglichen oder verschlissenen Flächen auf die Erfassung ignorieren
3D-Scanning erfasst Daten; für die Fertigungsentscheidung müssen Mesh, Funktion, kritische Maße und CAD-Rekonstruktion gemeinsam bewertet werden.
Was sollten Sie für die Bewertung senden?
- Zustand des physischen Musters, Fotos und Einsatzkontext in der Maschine
- Technische Zeichnung, Bezüge, Maße und vorhandene Messergebnisse
- Kritische Maße, Toleranzen und erforderliches Genauigkeitsniveau
- Messmethode, Dokumentationsbedarf und Verifikationsplan
Wo kann Gizmak unterstützen?
Wenn ein physisches Muster digitalisiert werden muss, können wir das 3D-Scanning über spezialisierte Lösungspartner koordinieren. Die Daten lassen sich anschließend in Reverse Engineering, fertigungstaugliches CAD, CNC-Fertigung und Prüfung überführen.
