Warum ist das wichtig?
Reverse Engineering bedeutet nicht, eine vorhandene Oberfläche einfach zu kopieren, sondern die beabsichtigte Funktion wiederherzustellen. Musterzustand, Verschleiß, Gegenstücke und kritische Maße gehören zusammen.
Worauf sollten Sie achten?
- Zustand des physischen Musters, Fotos und Einsatzkontext in der Maschine
- Scanzugänglichkeit, Oberflächeneignung und Bedarf an 3D-Scanning über Lösungspartner
- Werkstoff, Oberflächenzustand und relevantes Materialverhalten
- Kritische Maße, Toleranzen und erforderliches Genauigkeitsniveau
- 3D-CAD-/Mesh-Daten, Revisionsstand und gewünschtes Ausgabeformat
Praktische Bewertungsreihenfolge
Zuerst wird geklärt, ob ein Scan überhaupt nötig ist. Für dichte Freiformdaten kann 3D-Scanning über spezialisierte Lösungspartner koordiniert werden; kritische Funktionsmaße werden zusätzlich über Bezüge, klassische Messungen und den Fertigungszweck abgesichert.
Häufige Fehler
- Ein Mesh automatisch für ein fertigungstaugliches parametrisches CAD-Modell halten
- Scannerauflösung und Bauteiltoleranz gleichsetzen
- Einfluss von glänzenden, dunklen, unzugänglichen oder verschlissenen Flächen auf die Erfassung ignorieren

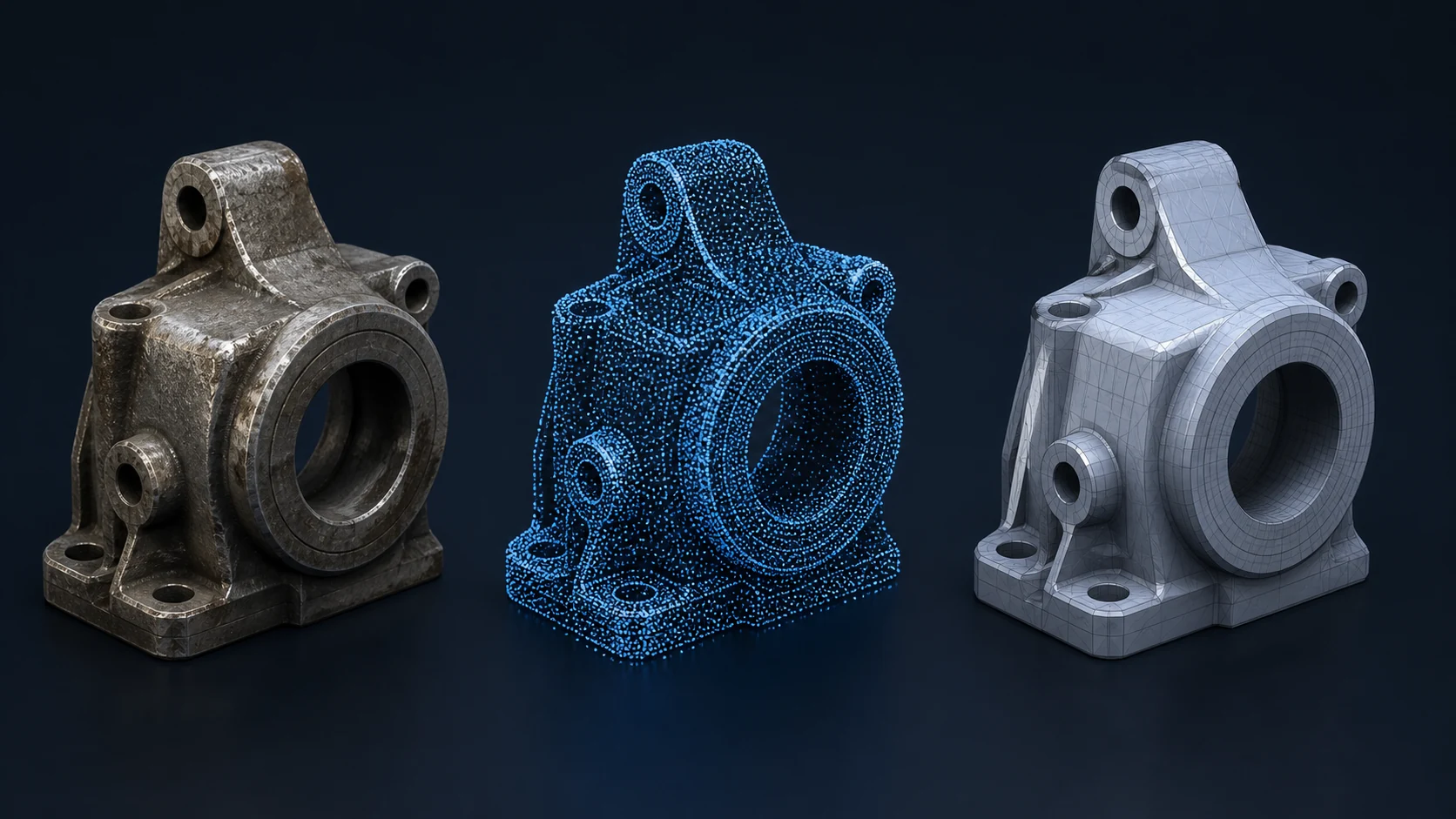

3D-Scanning erfasst Daten; für die Fertigungsentscheidung müssen Mesh, Funktion, kritische Maße und CAD-Rekonstruktion gemeinsam bewertet werden.
Was sollten Sie für die Bewertung senden?
- Zustand des physischen Musters, Fotos und Einsatzkontext in der Maschine
- Kritische Maße, Toleranzen und erforderliches Genauigkeitsniveau
- Bauteilfunktion, Gegenstücke und funktionale Beziehungen
- Technische Zeichnung, Bezüge, Maße und vorhandene Messergebnisse
Wo kann Gizmak unterstützen?
Wenn ein physisches Muster digitalisiert werden muss, können wir das 3D-Scanning über spezialisierte Lösungspartner koordinieren. Die Daten lassen sich anschließend in Reverse Engineering, fertigungstaugliches CAD, CNC-Fertigung und Prüfung überführen.
