Bu neden önemli?
Üretim verisinin kalitesi teklif hızını, yanlış anlaşılma riskini ve kontrol planını doğrudan etkiler. Doğru dosya formatı kadar revizyon, kritik ölçü ve üretim niyetinin açık olması da önemlidir.
Neye dikkat etmeli?
- 3B CAD/mesh verisi, dosya revizyonu ve beklenen çıktı formatı
- Teknik resim, datumlar, ölçüler ve mevcut ölçüm sonuçları
- Parçanın görevi, eşleştiği parçalar ve fonksiyonel ilişkiler
- İlk ihtiyaç adedi ve olası tekrarlı/seri üretim miktarı
Pratik değerlendirme sırası
Üretim verisi önce revizyon, geometri ve teknik resim tutarlılığı açısından kontrol edilir. 3B model şekli taşırken teknik resim tolerans, datum, yüzey ve özel proses niyetini açıklar; ikisinin çeliştiği noktalar üretimden önce çözülmelidir.
En sık yapılan hatalar

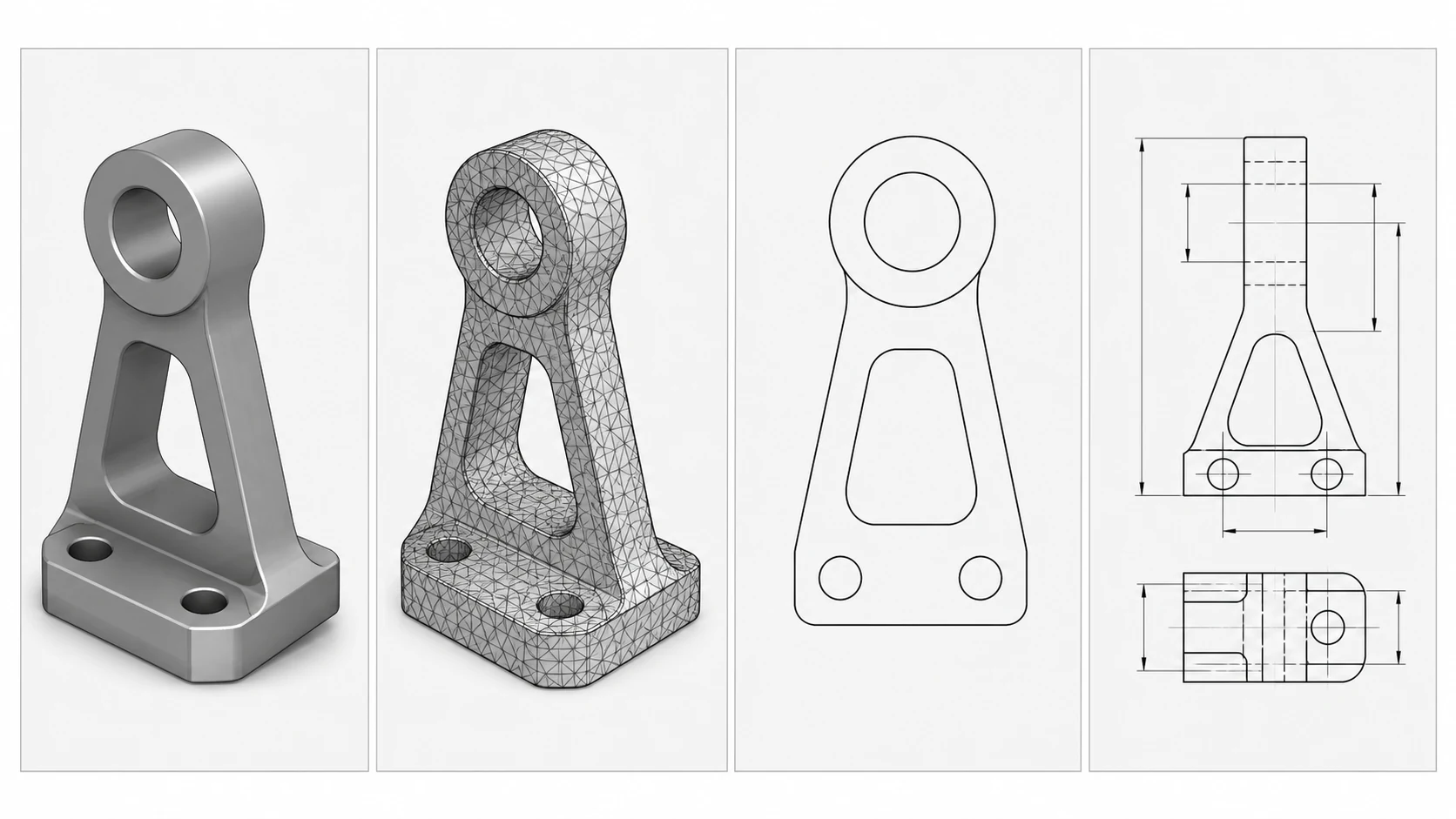

- STL, STEP ve teknik resmi birbirinin tam eşdeğeri sanmak
- Dosya revizyonunu belirtmeden farklı sürümleri birlikte göndermek
- Kritik toleransları veya yüzey isteklerini yalnız e-posta notlarında bırakmak
Karar kuralı
Üreticiye bırakılan yorum alanı azaldıkça teklif, üretim ve kontrol süreci daha öngörülebilir olur.
Değerlendirme için ne göndermeli?
- 3B CAD/mesh verisi, dosya revizyonu ve beklenen çıktı formatı
- Teknik resim, datumlar, ölçüler ve mevcut ölçüm sonuçları
- Malzeme, yüzey durumu ve parçanın malzeme davranışı
- İlk ihtiyaç adedi ve olası tekrarlı/seri üretim miktarı
Gizmak bu noktada ne yapabilir?
Kritik yüzey, ölçü ve tekrarlanabilirlik beklentisini üretim yöntemi ve kontrol planıyla birlikte netleştiririz.
